Products Description
Сервоусилитель MKZ806 имеет зрелую, стабильную и надежную модульную конструкцию схемы и в основном используется для привода электрогидравлического сервопривода промышленной гидравлической системы (MFB: механическая обратная связь, EFB: электрическая обратная связь, электромагнитный клапан со встроенным контроллером пропорционального действия и т.д.). Принцип его работы см. Принципиальная блок - схема сервопривода MKZ806, которая может использовать стандартные сигналы, обычно используемые на месте промышленной гидравлической системы: 0 ~ ± 10 мА (± 100 мАмакс), выход PLC 0 ~ ± 10 В, 4 ~ 20 мА, после настройки преобразуется в требуемый сигнал, приводимый в движение напряжением или током, и контролирует его пропорциональный выход: 4 ~ 20 мА; 0 ~ ± 10 В; 0 ~ ± 100 мА.
Сервоусилитель MKZ806 оснащен активным низкочастотным фильтром первого порядка с пятью переключателями с необязательной частотой отсечения, который позволяет получить требуемое значение частоты отсечения за счет комбинации переключателей выбора для устранения шума в входном сигнале и обеспечения высокой помехоустойчивости.
Сервоусилитель MKZ806 имеет вспомогательный источник питания + 24V, ±15V и входной сигнал команды управления для электрогидравлического сервоклапана с электрической обратной связью. Когда электрогидравлический сервоклапан с механической обратной связью должен быть заменен электрогидравлическим сервоклапаном с электрической обратной связью на месте, нет необходимости заменять сервоусилитель первичного клапана, просто введите электрический сигнал первичного приводного клапана в сервоусилитель MKZ806.

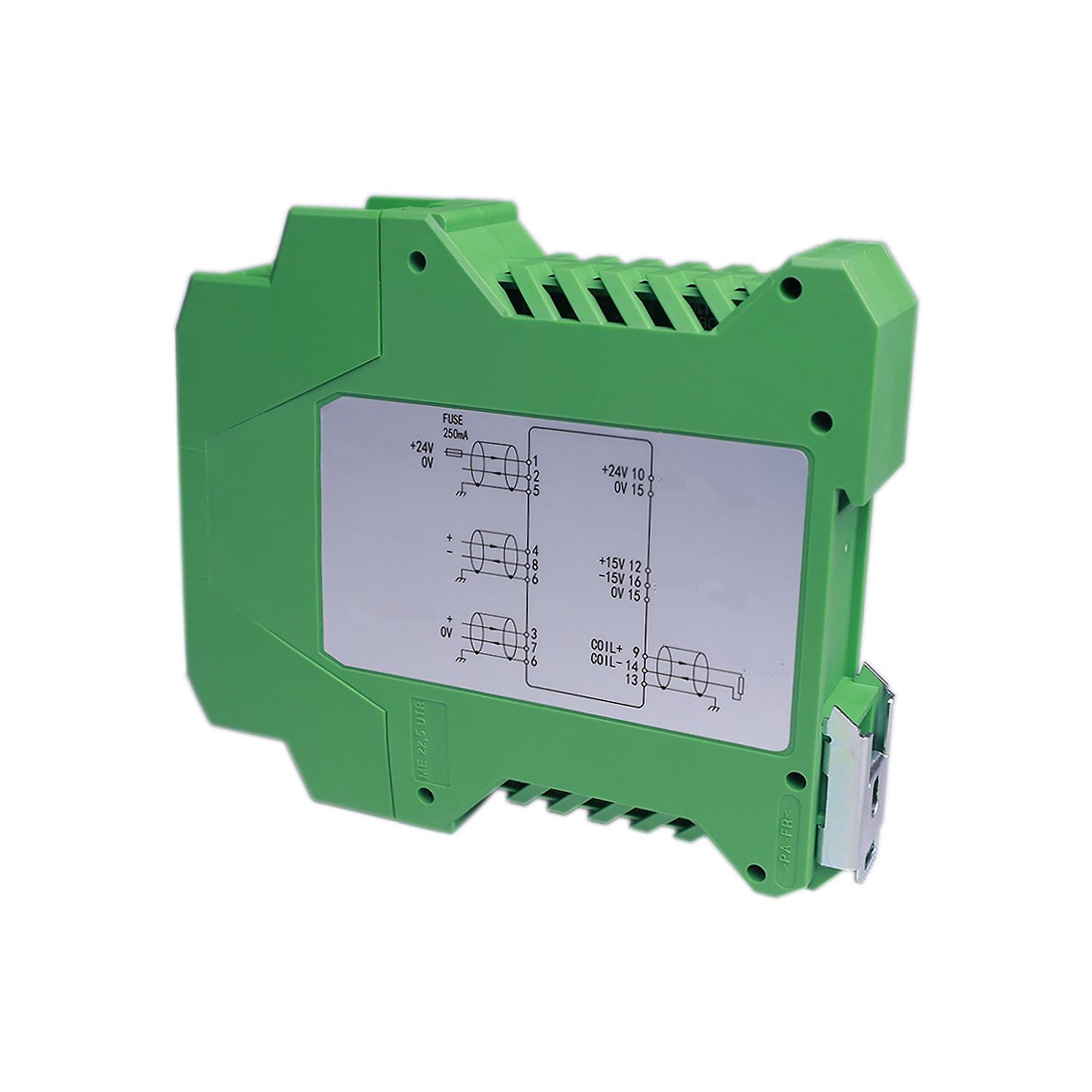

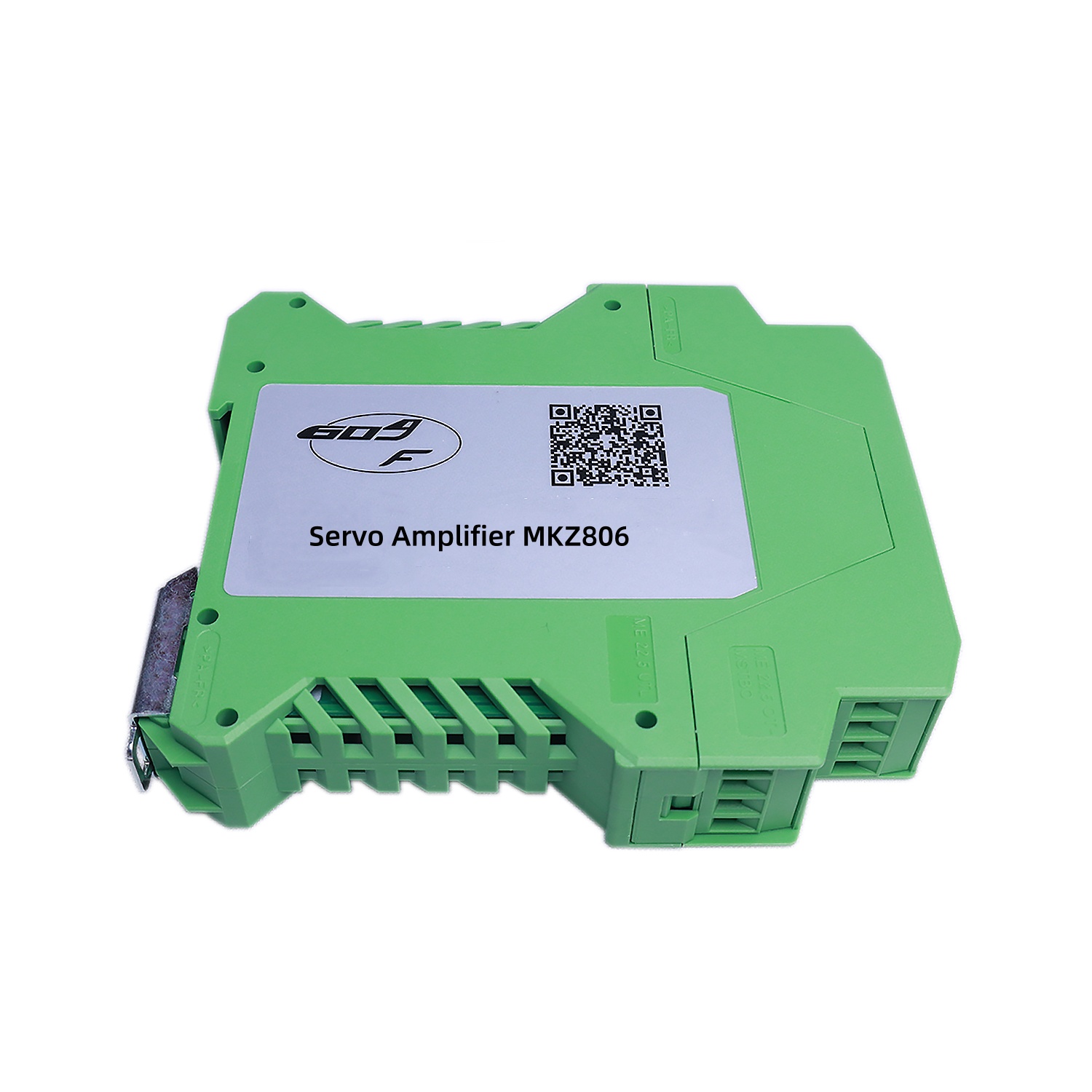

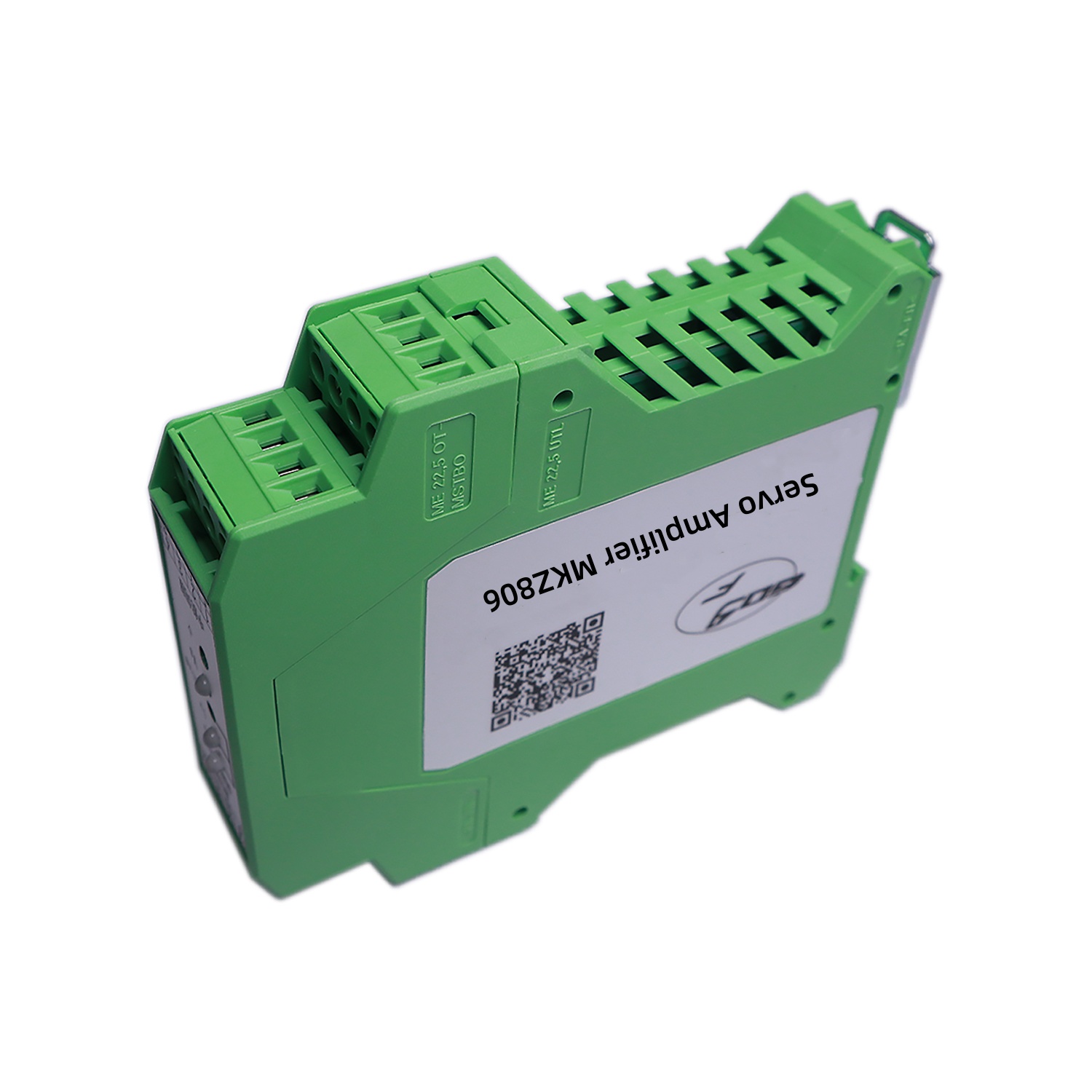

Форма готовой продукции сервопривода MKZ806 показана на диаграмме формы, корпус выбирает комбинированную электронную оболочку картриджа, облегчает интеграцию установки и разборки на стандартных направляющих DIN в различных шкафах управления, его основная панель оснащена рабочим источником питания, светодиодными контрольными индикаторами состояния выходного сигнала и испытательными гнездами для облегчения отладки, определения неисправности, ремонта и обслуживания.
Технические показатели:
входной сигнал команды | 0~±10V;0~±10mA(±100mAmax);4～20 mA |
выходной сигнал | 0~±10V(R:1KΩmin); 4~20mA(R:500Ωmax); 0 ~ ± 100mAmax (установка по умолчанию ± 40mA)
I—Выберите единицу выходного тока: A RL—При выборе значения выходного тока максимальная нагрузка в единицах сопротивления постоянного тока: Ом ±5mA、±10mA、±20mA、±30mA、±50mAЭлектрический выходной переключатель необязателен, и требуемое выходное значение тока также может быть получено путем комбинации выбранных переключателей, например: если требуется выходное значение тока « ±85mA», можно использовать соответствующие переключатели выбора 5mA, 30mA, 50mA на монтажной плате, другие и так далее. |
Нелинейность | ≤1% |
полоса пропускания | ≥1000Hz(Без использования собственных низкочастотных фильтров) |

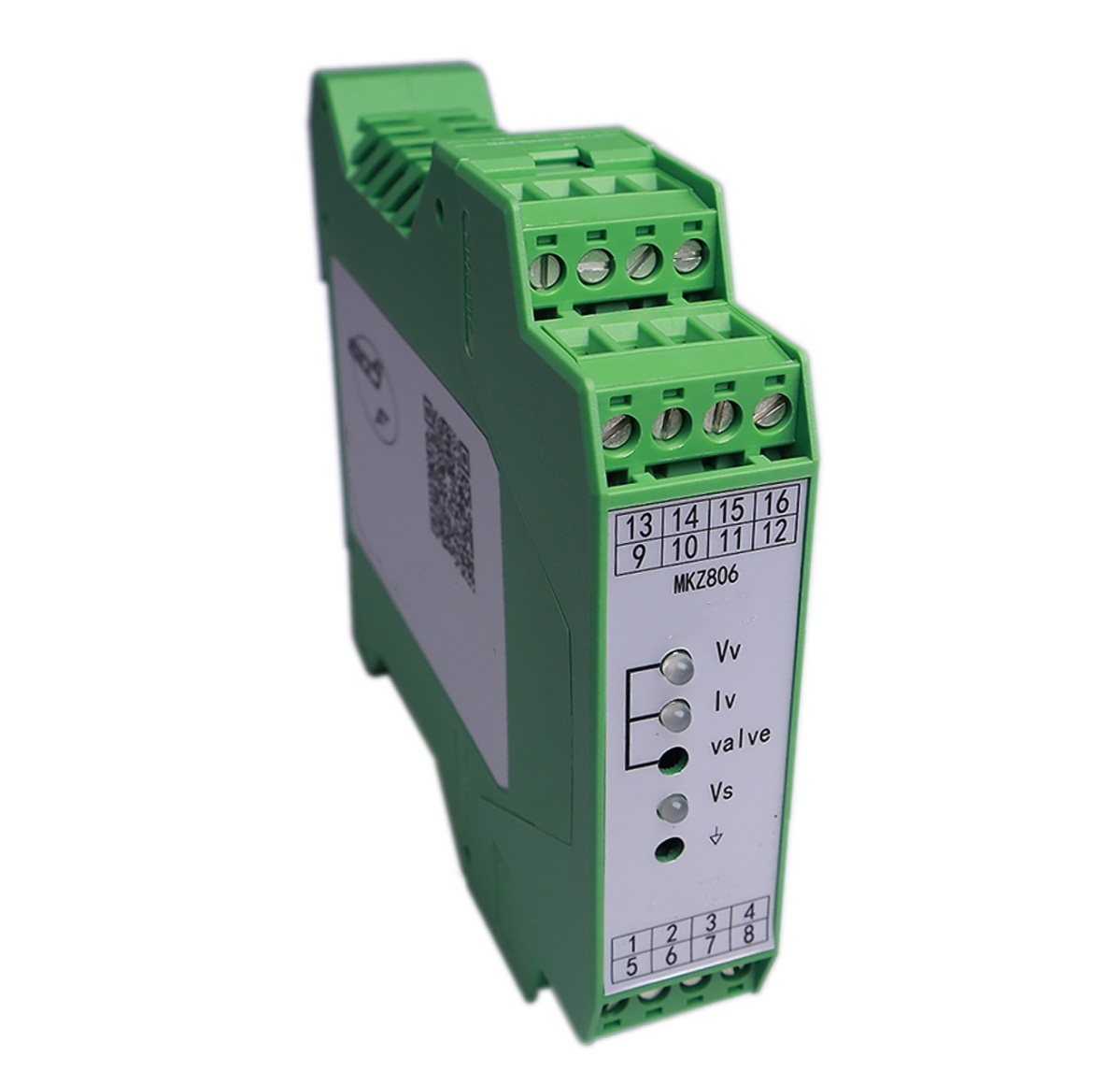

Светодиодные лампы контроля выходного сигнала | Vv LED: ±10V (максимальная яркость) "+" - красный " - зеленый IvLED: ± 5mA ~ ± 100mA (максимальная яркость) "+" - красный "- зеленый |
Фильтр | Активный низкочастотный фильтр первого порядка, с частотой отсечения 7, 16, 34, 72, 723 Гц ±10% переключателей необязательно; Требуемая частота отсечения может быть получена с помощью комбинации переключателей выбора |
Рабочее питание | 24VDC(22～28V)200mA; Внешний предохранитель: 250 мА (требуется дополнительный выход питания - 2.5А) |
Рабочее питание Мониторинг VSLED ламп |
Электричество работает нормально - зеленый |
Выход вспомогательного питания | ±15V±110mAmax;24VDC2Amax |
способ установки | Стандартный DIN (35 мм) Карточный монтаж направляющих |
Класс защиты | IP20 |
температура окружающей среды | 0～40℃ |
Чистый объем | 130g |
габаритные размеры | 100W×108H×22.5DMM |
