Products Description

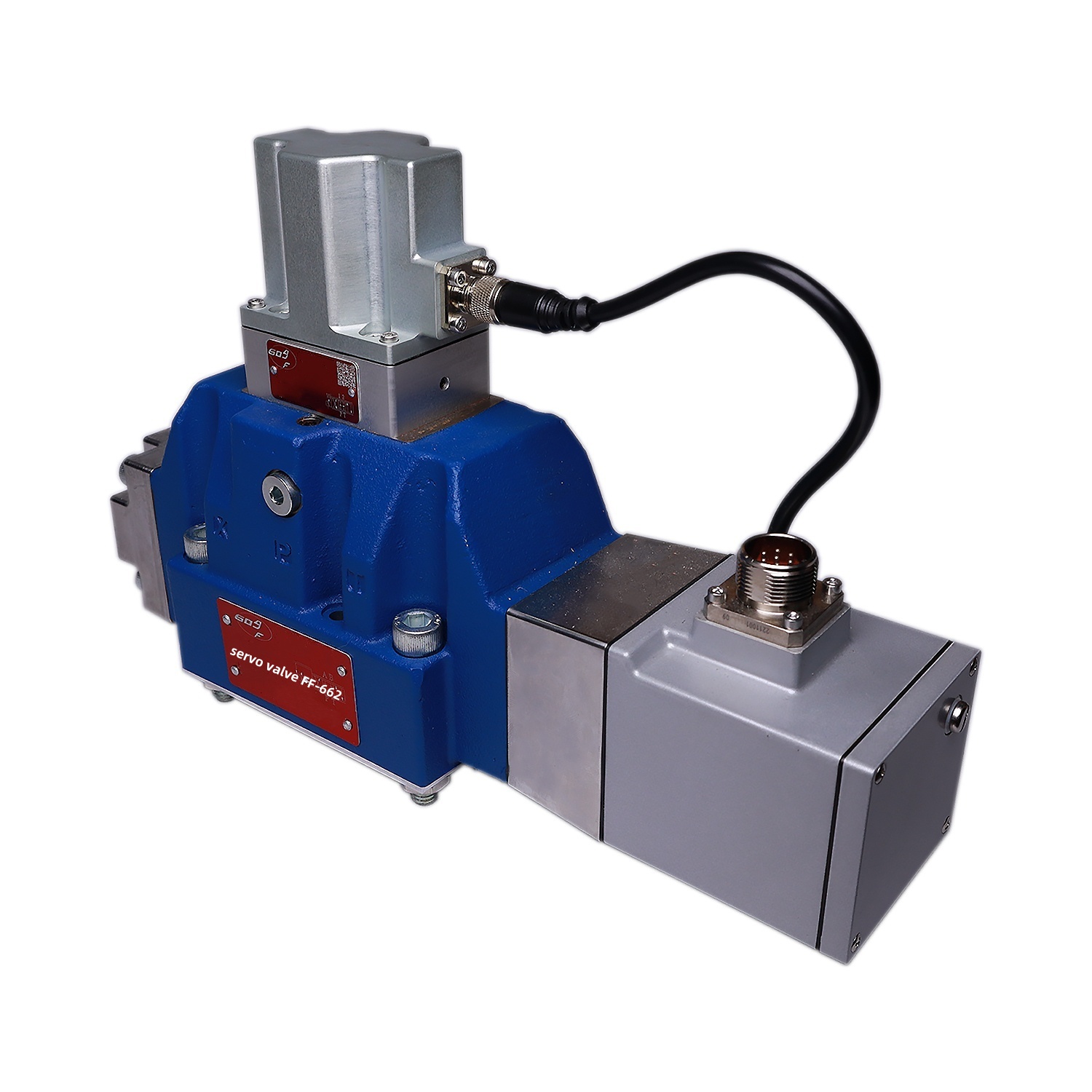

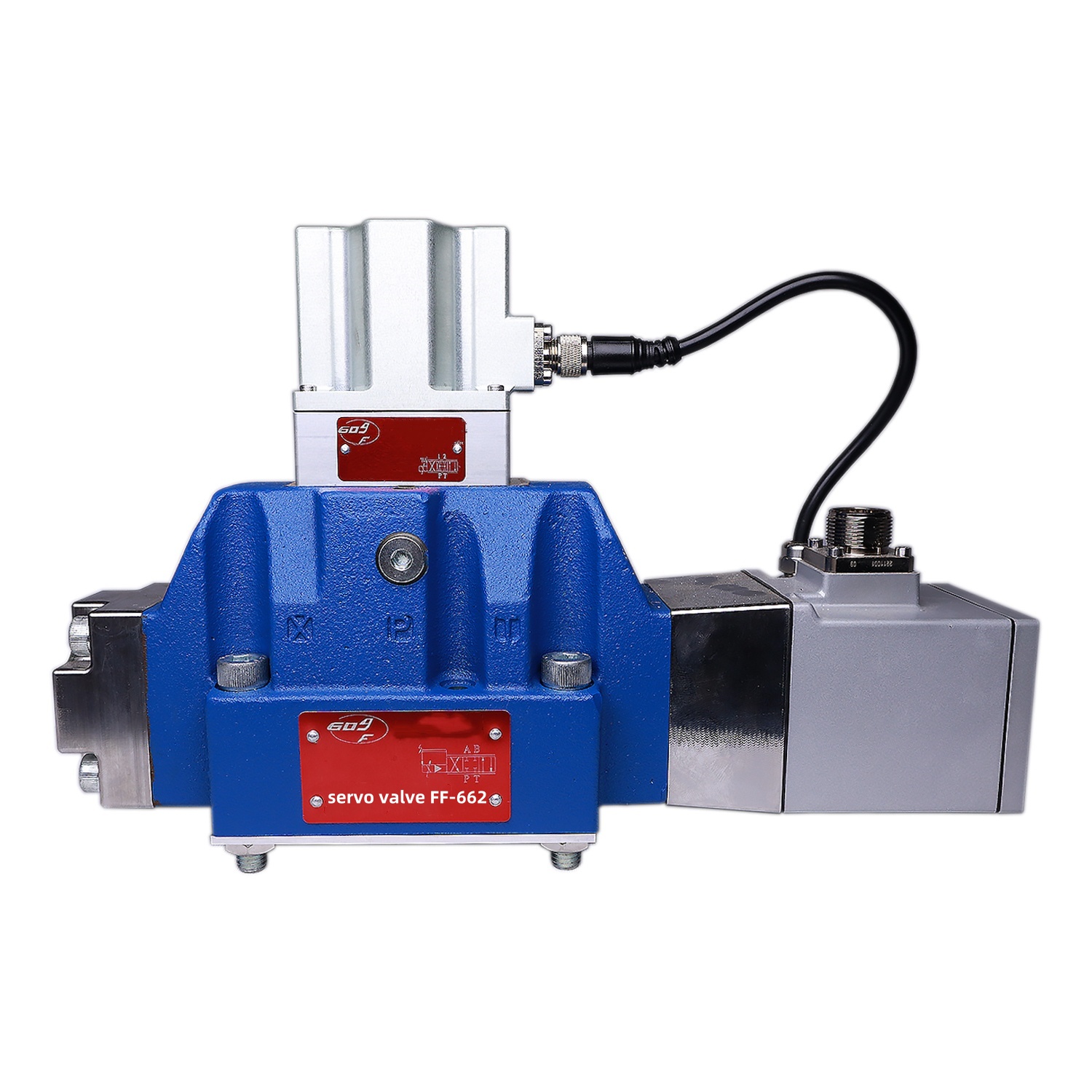

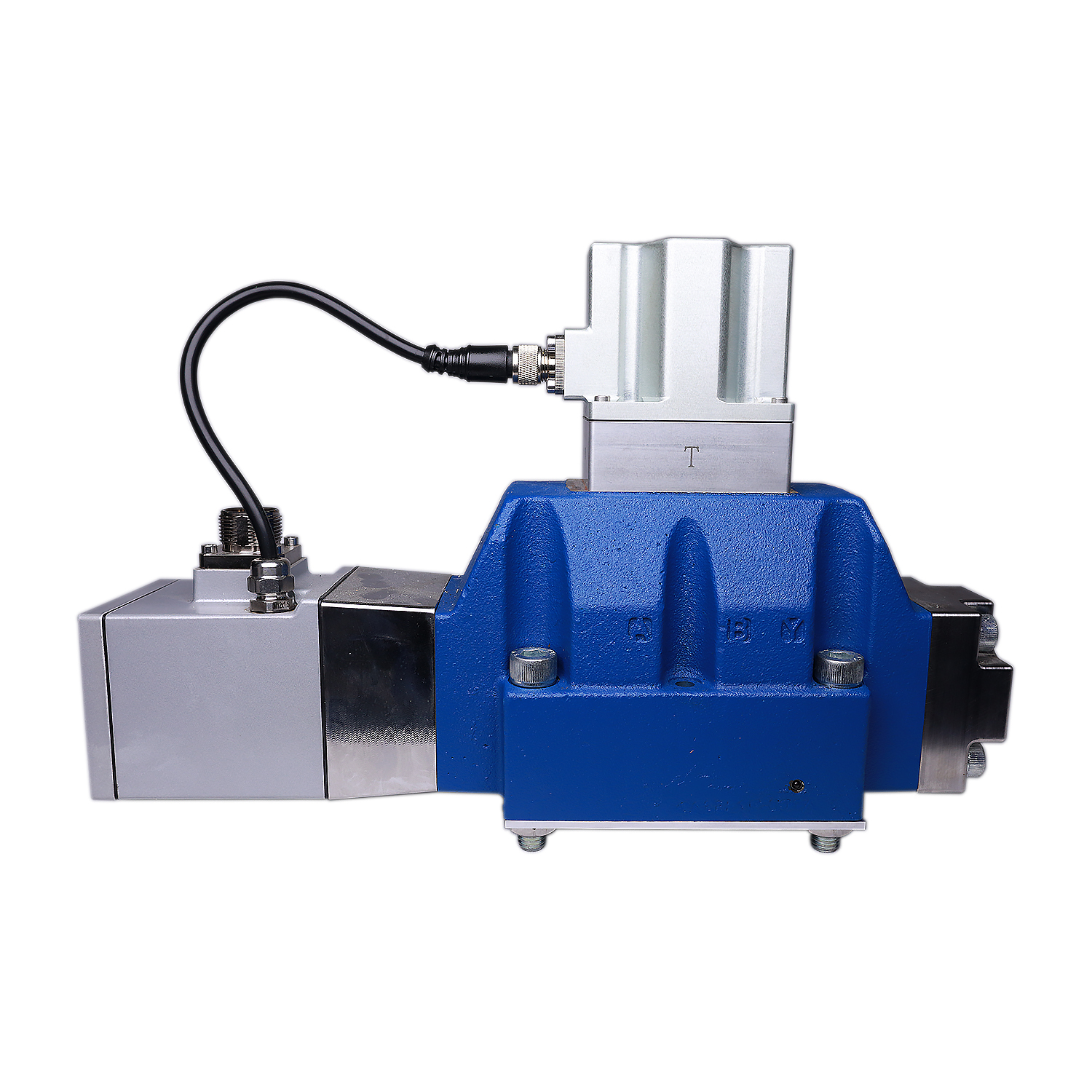

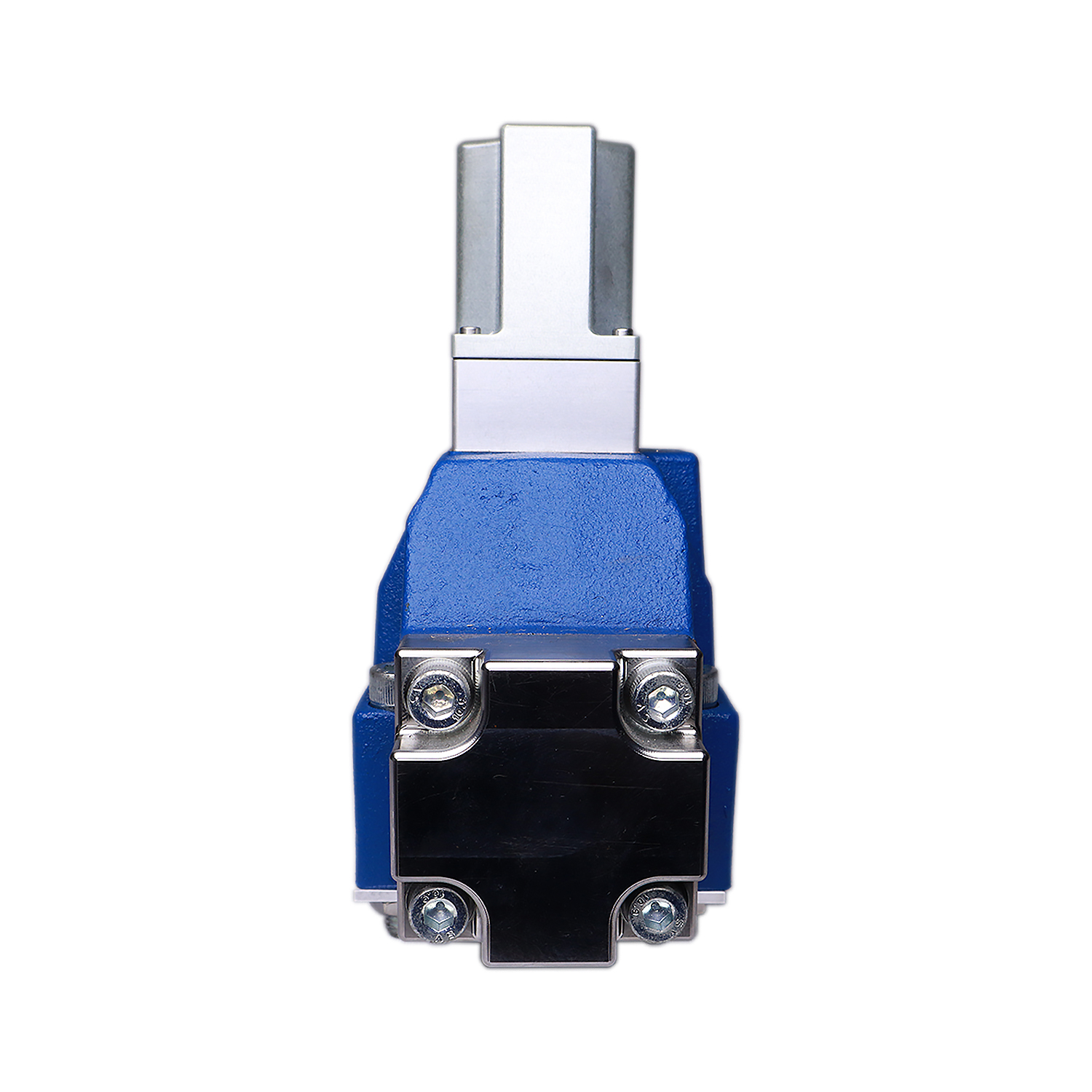

Электрогидравлический сервоклапан серии FF-662 представляет собой сервоклапан с электрической обратной связью и высокой пропускной способностью. Пилотный клапан выпускается в двух вариантах: одноступенчатый сервоклапан с струйным потоком и двухсопловой сервоклапан с перегородками. При перепаде давлений 1 МПа его пропускная способность составляет 150 л/мин и 250 л/мин соответственно. Пилотный клапан с струйным потоком обладает высокой устойчивостью к загрязнениям и надежной работой; двухступенчатый сервоклапан с двухсопловой перегородкой отличается быстрым откликом и высоким динамическим диапазоном. Внутри устройства используется датчик положения сердечника клапана LVDT для управления положением в замкнутом контуре, что обеспечивает низкий гистерезис, высокое разрешение и хорошую повторяемость. Предусмотрена внутренняя и внешняя подача масла для пилотной ступени. Для большего удобства на блоке управления предусмотрено внешнее электрическое устройство регулировки нулевого положения. Кроме того, положение предохранительного клапана после отключения электроэнергии и падения давления может быть настроено в соответствии с требованиями.
Характеристики продукта:
● Высокая устойчивость к загрязнениям
● Возможность выбора внутренней и внешней подачи/возврата масла на пилотной ступени
● Высокая движущая сила и надежная работа двухступенчатого золотникового клапана
● Высокая динамическая характеристика
● Хорошие статические характеристики и высокое разрешение
● Восстановление безопасного функционального положения после отключения питания и потери давления
Технический параметр:
Пункт | Диапазон давления поставки нефти | Серия FF-662 | |||
FF-662-D-A | FF-662-D-B | FF-662-P-M | |||
Диапазон давления поставки нефти | MPa | ≤35 | |||
Давление поставки скорости Ps | MPa | 21 | |||
bar | 210 | ||||
psi | 3050 | ||||
скорость потока Qn (±10%) △PN=1MPa | L/min | 150/250 | 150/250 | 150/250 | |
gpm | 39.6/66.1 | 39.6/66.1 | 39.6/66.1 | ||
цикл гистерезиса | % | ≤0.5 | ≤0.5 | ≤1 | |
Соотношение разрешения | % | ≤0.1 | ≤0.1 | ≤0.2 | |
Линеарность | % | ≤7.5 | |||
Симметрия | % | ≤10 | |||
Увеличение давления | % | ≥30 | |||
Внутренняя утечка | L/min | ≤4.2 | ≤5.1 | ≤4.5 | |
gpm | ≤1.11 | ≤1.35 | ≤1.19 | ||
нулевая предвзятость | % | ≤±2.5 | |||
Перекрывать | Сердечник клапана типа А | % | 0～+5 | ||
Сердечник клапана типа B | % | +18～+22 | |||
Температурный дрейф нуля (при каждом изменении температуры на 55°C) |
% |
≤±1 |
≤±1 |
≤±1.5 | |
Ступенчатая реакция |
ms | 44 | 28 | 9 | |
вытеснение сердечника клапана | mm | 5 | |||
область привода сердечника клапана | cm² | 5.0 | |||
пилотный поток △PN=7MPa | L/min | 0.9 | 1.5 | 10 | |
gpm | 0.24 | 0.40 | 2.64 | ||
масса | kg | 11 | 11.5 | ||
